Gigabyte fait le plein de cartes mères B75, H77 et Z77 pour Ivy Bridge

Une première fournée en attendant la suite ? 4
Sébastien Gavois
Après Asus qui nous à présenté une partie de ses cartes mères Z77, c'est au tour de Gigabyte de dévoiler six cartes mères exploitant les prochains chipsets d'Intel (B75, H77 et Z77) et disposant d'un socket LGA 1155 : les B75M-D3H, H77M-D3H, Z77MX-D3H, H77-DS3H, H77-D3H, Z77-D3H, Z77X-D3H, Z77X-UD3H, Z77X-UD5H et Z77X-UD5H-WB.

Intel IDF 11 Ivy Bridge

Pour rappel, celles-ci sont principalement destinées aux futurs processeurs de la génération Ivy Bridge d'Intel, mais sont également compatibles avec les actuels Sandy Bridge. Si les trois premières sont au format micro ATX, toutes les autres sont par contre en ATX. Dommage que contrairement à Asus, le constructeur ne propose pas de carte mère mini ITX.

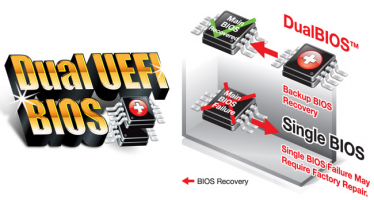

Elles devraient également toutes bénéficier du 3D Bios (UEFI) du fabricant et, sur toutes les cartes mères dont il est question aujourd'hui, deux puces distinctes sont de la partie : la seconde servant de sauvegarde en cas de problème avec la première.

Gigabyte 3D Bios Z77 H77 B75 Gigabyte 3D Bios Z77 H77 B75

Voici le détail des différents modèles en B75 et H77 :

B75M-D3H :

  • Gigabyte H77 B75 Z77Format micro ATX
  • Étage d'alimentation à 3 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 2 ports PCIe 3.0 x16 (x16 - x4)
  • 2 ports PCI
  • 5 ports S-ATA 3 Gbps (pas de RAID)
  • 1 port S-ATA 6 Gbps
  • 8 ports USB 2.0
  • 4 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio  Realtek ALC887
  • 3 prises jack et 1 connecteur S/PDIF interne
  • 1 port série et 1 port parallèle

H77M-D3H :

  • Gigabyte H77 B75 Z77Format micro ATX
  • Étage d'alimentation à 3 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 2 ports PCIe 3.0 x16 (x16 - x4)
  • 1 port PCIe x1 et 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 2 ports S-ATA 6 Gbps
  • 8 ports USB 2.0
  • 4 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio VIA VT2021
  • 3 prises jack et 1 connecteur S/PDIF interne
  • 1 port série et 1 port parallèle

H77-DS3H :

  • Gigabyte H77 B75 Z77Format ATX
  • Étage d'alimentation à 3 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 2 ports PCIe 3.0 x16 (x16 - x4)
  • 2 ports PCIe x1 et 2 ports PCI
  • 3 ports S-ATA 3 Gbps
  • 2 ports S-ATA 6 Gbps
  • 1 emplacement mSATA
  • 8 ports USB 2.0
  • 4 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio  Realtek ALC887
  • 3 prises jack et 1 connecteur S/PDIF interne
  • 1 port série

H77-D3H :

  • Format ATX
  • Gigabyte H77 B75 Z77Étage d'alimentation à 4 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 2 ports PCIe 3.0 x16 (x16 - x4)
  • 3 ports PCIe x1 et 2 ports PCI
  • 3 ports S-ATA 3 Gbps
  • 2 ports S-ATA 6 Gbps
  • 1 emplacement mSATA
  • 10 ports USB 2.0
  • 6 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio VIA VT2021
  • 6 prises jack et 1 sortie numérique S/PDIF
  • 1 port série
Les trois premières disposent d'un unique radiateur qui se chargera de refroidir le chipset (H77 ou B75), tandis que la dernière dispose également d'un système de refroidissement sur son étage d'alimentation. Notez ensuite la présence d'un emplacement mSATA sur la H77-D3H.

Passons maintenant aux cartes équipées d'un chipset Z77. Avant tout, sachez qu'elles appartiennent toutes à la série  « Ultra Durable 4 Classic » qui avait été inaugurée avec les H61-S3 et H61M-DS2.

Z77MX-D3H :

  • Gigabyte H77 B75 Z77Format micro ATX
  • Étage d'alimentation à 4 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 3 ports PCIe 3.0 x16 (x16 - x8 - x4)
  • 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 2 ports S-ATA 6 Gbps
  • 10 ports USB 2.0
  • 4 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio VIA VT2021
  • 6 prises jack et 1 sortie numérique S/PDIF

Z77-D3H :

  • Gigabyte H77 B75 Z77Format ATX
  • Étage d'alimentation à 4 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 2 ports PCIe 3.0 x16 (x16 - x4)
  • 3 ports PCIe x1 et 2 ports PCI
  • 4 ports S-ATA 3 Gbps
  • 2 ports S-ATA 6 Gbps
  • 1 port mSATA10 ports USB 2.0
  • 6 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio VIA VT2021
  • 6 prises jack et 1 sortie numérique S/PDIF
  • 1 port série

Z77X-D3H :

  • Gigabyte H77 B75 Z77Format ATX
  • Étage d'alimentation à 6 phases
  • 4 emplacements DDR3
  • 3 sorties vidéo : VGA, DVI et HDMI
  • 3 ports PCIe 3.0 x16 (x16 - x8 - x4)
  • 3 ports PCIe x1 et 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 4 ports S-ATA 6 Gbps
  • 1 port mSATA
  • 6 ports USB 2.0
  • 8 ports USB 3.0
  • 1 port réseau gigabit
  • Puce audio VIA VT2021
  • 6 prises jack et 1 sortie numérique S/PDIF
Nous passons ensuite aux cartes de la série « Ultra Durable 4 » (non Classic) du fabricant. Elles disposent toutes d'un PCB renforcé avec une couche de cuivre de 2 oz (56,7 grammes) :

Z77X-UD3H et Z77X-UD3H WiFi:

  • Gigabyte H77 B75 Z77Format ATX
  • Étage d'alimentation à 6 phases
  • 4 emplacements DDR3
  • 4 sorties vidéo : VGA, DVI, HDMI et DisplayPort
  • 3 ports PCIe 3.0 x16 (x16 - x8 - x4)
  • 3 ports PCIe x1 et 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 4 ports S-ATA 6 Gbps
  • 1 port mSATA
  • 2 ports eSATA
  • 6 ports USB 2.0
  • 8 ports USB 3.0
  • 1 port réseau gigabit
  • Puce Audio VIA VT2021
  • 6 prises jack et 1 sortie numérique S/PDIF
  • Avec la Z77X-UD5H-WB : 1 carte PCie avec contrôleur Wi-Fi 802.11n et Bluetooth 4.0

Z77X-UD5H et Z77X-UD5H-WiFi :

  • Gigabyte H77 B75 Z77Format ATX
  • Étage d'alimentation à 12 phases
  • 4 emplacements DDR3
  • 4 sorties vidéo : VGA, DVI, HDMI et DisplayPort
  • 3 ports PCIe 3.0 x16 (x16 - x8 - x4)
  • 3 ports PCIe x1 et 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 6 ports S-ATA 6 Gbps
  • 1 port mSATA
  • 6 ports USB 2.0
  • 10 ports USB 3.0
  • 2 ports FireWire
  • 2 ports réseau gigabit
  • Puce audio Realteak ALC898 avec technologie X-Fi de Creative
  • 6 prises jack et 1 sortie numérique S/PDIF
  • Avec la Z77X-UD5H-WB : 1 carte PCie avec contrôleur Wi-Fi 802.11n et Bluetooth 4.0

G1. Sniper 3

  • Format ATX
  • 4 emplacements DDR3
  • 4 sorties vidéo : VGA, DVI, HDMI et DisplayPort
  • 4 ports PCIe 3.0 x16 (x16 - x16 - x8 - x8)
  • 2 ports PCIe x1 et 1 port PCI
  • 4 ports S-ATA 3 Gbps
  • 6 ports S-ATA 6 Gbps
  • 1 port mSATA
  • 4 ports USB 2.0
  • 10 ports USB 3.0
  • 2 ports FireWire
  • 2 ports réseau gigabit
  • Puce audio INtégrée (non précisée)
  • 6 prises jack et 1 sortie numérique S/PDIF
  • Avec la Z77X-UD5H-WB : 1 carte PCie avec contrôleur Wi-Fi 802.11n et Bluetooth 4.0
Hormis la Z77MX-D3H, les cartes mères Z77 du constructeur disposent toutes d'un emplacement mSATA. Il servira à installer un SSD afin d'exploiter la technologie Smart Response d'Intel.

Gigabyte H77 B75 Z77 Gigabyte H77 B75 Z77

De plus, les trois dernières de la série « Ultra Durable 4 », disposent de bouton Power, Reset et Clear CMOS directement sur le PCB, tandis que les Z77X-UD5H intègrent en plus un affichage numérique pour des codes d'erreur ainsi que des points de contrôle des tensions.

Concernant la technologie VirtuMVP de Lucid, qui est une version améliorée de Virtu (voir ce document), c'est plus aléatoire. En effet, seuls certains modèles sont compatibles : G1. Sniper 3, Z77X-UD5H, Z77X-UD3H, Z77X-D3H, Z77-D3H et Z77MX-D3H.

virtumvp lucid logo

Bien évidemment, aucun tarif n'a été dévoilé, ni aucune date de disponibilité. Quoi qu'il en soit, ce ne sont pas les seules cartes qui seront proposées, et le fabricant présentera également d'autres références, que ce soit avec un chipset B75, H77 ou X77. Certaines sont d'ores et déjà visibles sur ce mini site dédié.
